激光器功率

6000-20000W

焦長

200mm自動調焦

200mm自動調焦

200mm自動調焦

200mm自動調焦

操作系統

Windows10系統(中英文)

操作軟件

SIEMENS 840D SL

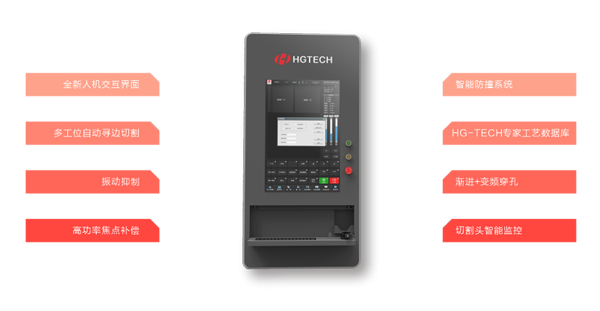

顯示屏

23.6英寸觸摸顯示屏(支持鼠標操作)

加工范圍 垂直切割

金屬板材:平面圖形切割

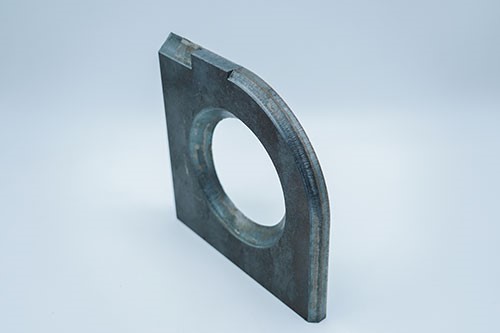

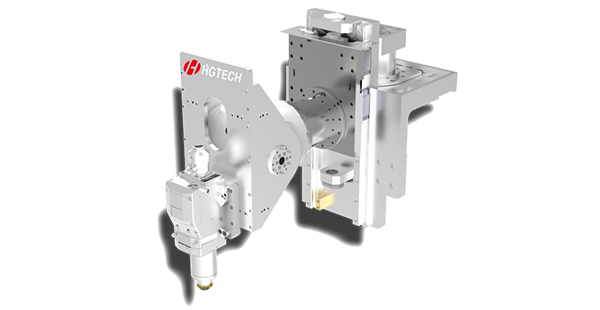

加工范圍 坡口切割

-

-

-

碳鋼板材:Y/V/K坡口圖形切割

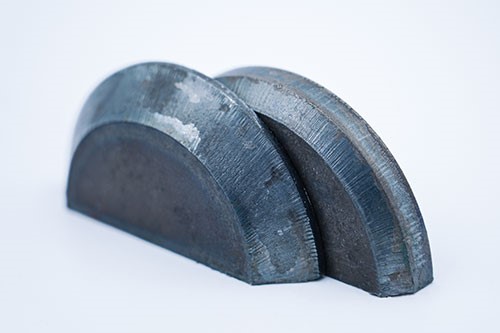

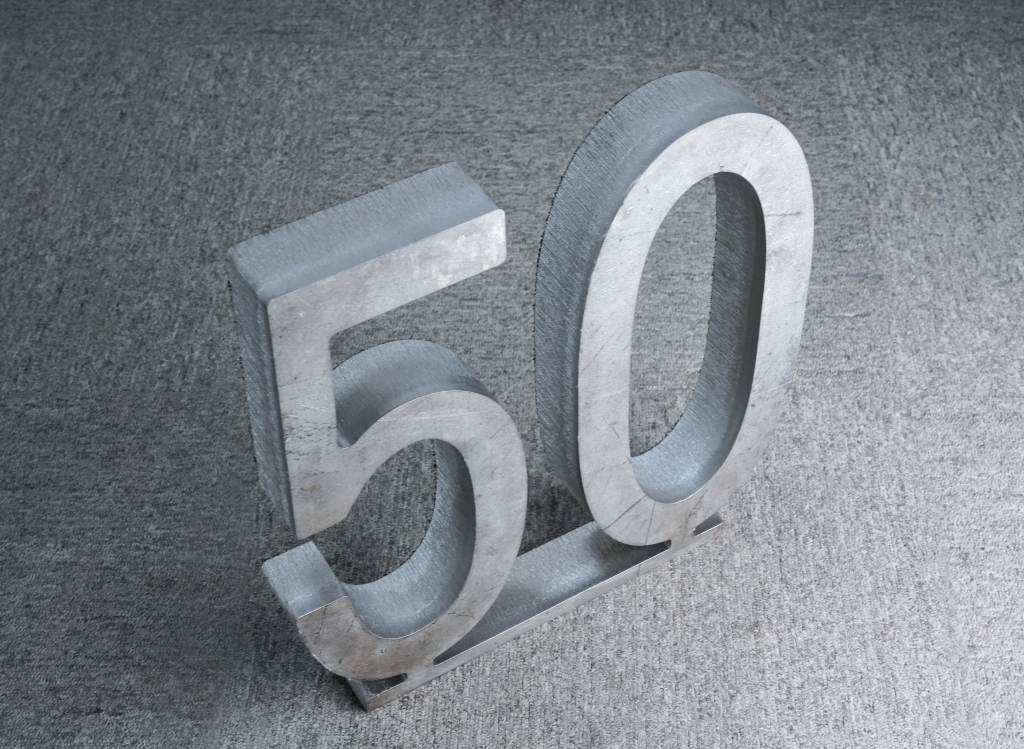

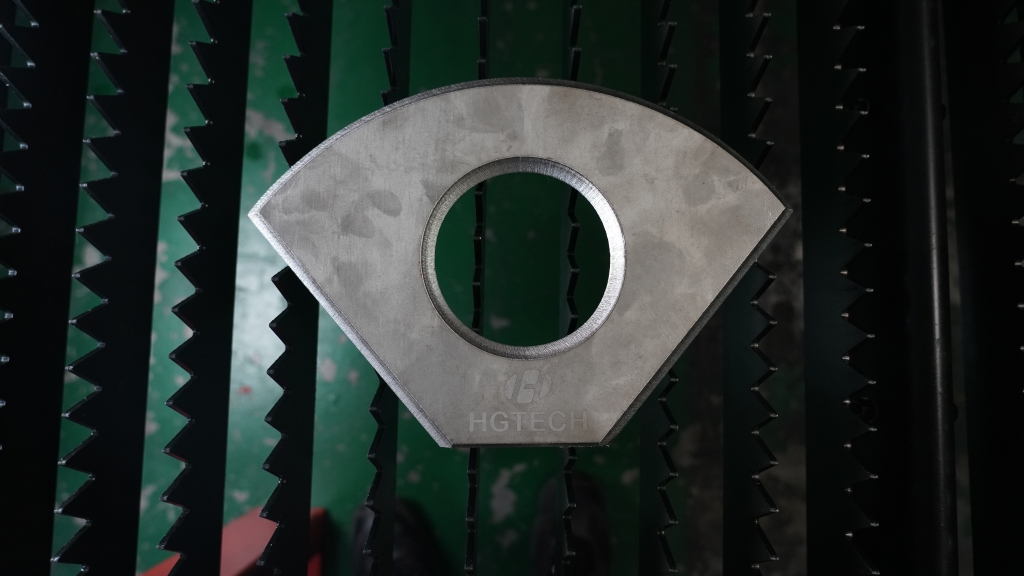

加工能力

切割碳鋼板厚(O2)

垂直切割MAX:60mm

垂直切割MAX:60mm;
  45°V破口切割MAX:30mm;

切割不銹鋼板厚(N2)

垂直切割MAX:60mm

垂直切割MAX:60mm;

切割鋁合金板厚(N2)

垂直切割MAX:60mm

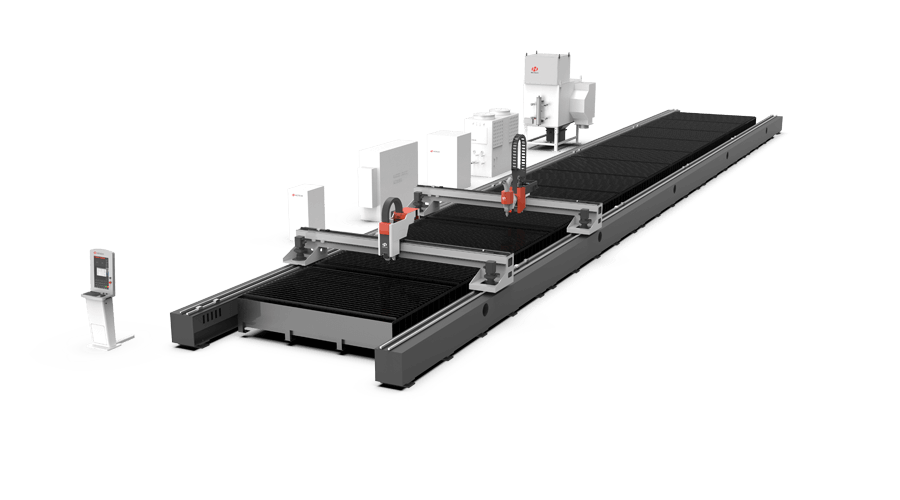

加工幅面與工作范圍

加工幅面(長×寬)

6000×3000mm

9000×3000mm

22000×4500mm

18000×6000mm

X軸行程

6096mm

9100mm

22100mm

18500mm

Y軸行程

3048mm

3048mm

4572mm

6100mm

Z軸行程

140mm

140mm

140mm

150mm

精度

X軸定位精度

0.1mm/10m(≤10m時),0.2mm/全長

Y軸定位精度

0.05mm

X軸重復定位精度

0.05mm/10m(≤10m時),0.1mm/全長

Y軸重復定位精度

0.03mm

分辨率

0.001mm

速度

X/Y軸最大定位速度

標準型40m/min 輕量化60m/min

X/Y軸聯動最大定位速度

標準型55m/min 輕量化84m/min

電源參數

相數

3

電源額定電壓

380V

頻率

50Hz

總電源防護等級

IP54
